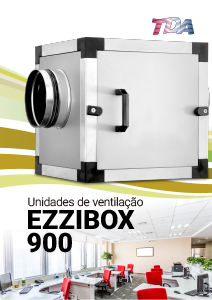

Clique na imagem para descarregar o folheto.



Para abrir os ficheiros em formato PDF utilize o Acrobat Reader fornecido gratuitamente pela Adobe. Para o obter clique na imagem abaixo.

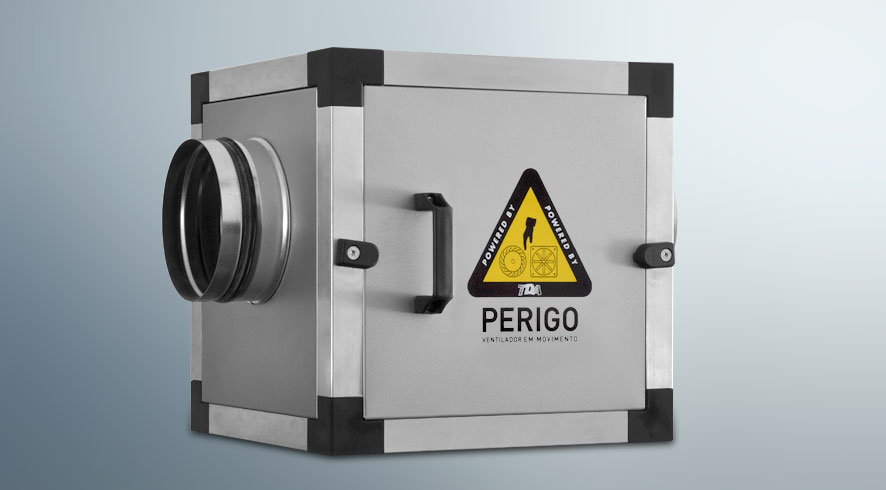

Unidades de aspiração


Ezzibox



A série EZZIBOX é uma gama de caixas de ventilação de baixo caudal e baixo nível de ruído. O conceito principal é um ventilador em linha para fácil montagem em conduta circular, permitindo uma ampla gama de caudais e pressões. Inclui de série uma calha para aplicação de um pré-filtro, bem como caixa de 20 ligações.



Os ventiladores de alto rendimento, são fabricados em polipropileno, sendo as turbinas em aço, ou polipropileno e incorporam motores de rotor externo. De forma a cumprir a ErP 2015 os ventiladores foram alterados, passando a ser:



Ventilador



EZZYBOX 900 - Motor AC de 4 velocidades

Regulação de velocidade através de comutador de 3 ou 4 posições



EZZYBOX 1000EC – Motor EC

Regulação de velocidade através de potenciómetro ou sensor de pressão, possibilitando o seu funcionamento em modo de pressão constante.








Estrutura: Perfis de alumínio extrudido e cantos em polipropileno. Calha interior para aplicação de filtro.



Painéis: Chapa de aço plastificado, sendo o painel de acesso ao ventilador de fácil desmontagem.



Isolamento: Painel rígido em lã de vidro de 30mm revestido de um dos lados com tecido negro de fibra de vidro têxtil, próprio para absorção acústica.



Ventiladores: Centrífugos de dupla aspiração motor de rotor externo e pás avançadas.

ventilador

Clique na imagem para ver tamanho maior




Medidas da caixa



ventilador






Curvas características





Ezzibox 900

Ventilador D2E 146-HT59-02



Clique na imagem para ver tamanho maior



ventilador

Ezzibox 1000

Ventilador D3G 146-HQ13-34



Clique na imagem para ver tamanho maior









Ezzibox 900

Folheto técnico

Esquema de ligação elétrica


Ezzibox 1000

Folheto técnico

Esquema de ligação elétrica

Para abrir os ficheiros em formato PDF utilize o Acrobat Reader fornecido gratuitamente pela Adobe. Para o obter clique na imagem abaixo.


Dados técnicos



Modelo Ventilador Voltagem Hz Caudal máx.
m³/h
W A Pressão sonora
dB(A) ( 4 metros)
Temperatura
°C
Peso
Kg
EZZIBOX 900 D2E 146-HT59-02 230 50 900 290 1,28 39 -20+50 11,8
EZZIBOX 1000 D3G 146-HQ13-34 230 50 1060 230 1,80 46 -20+50 11,8
