DIFUSORES DE VENTILAÇÃO

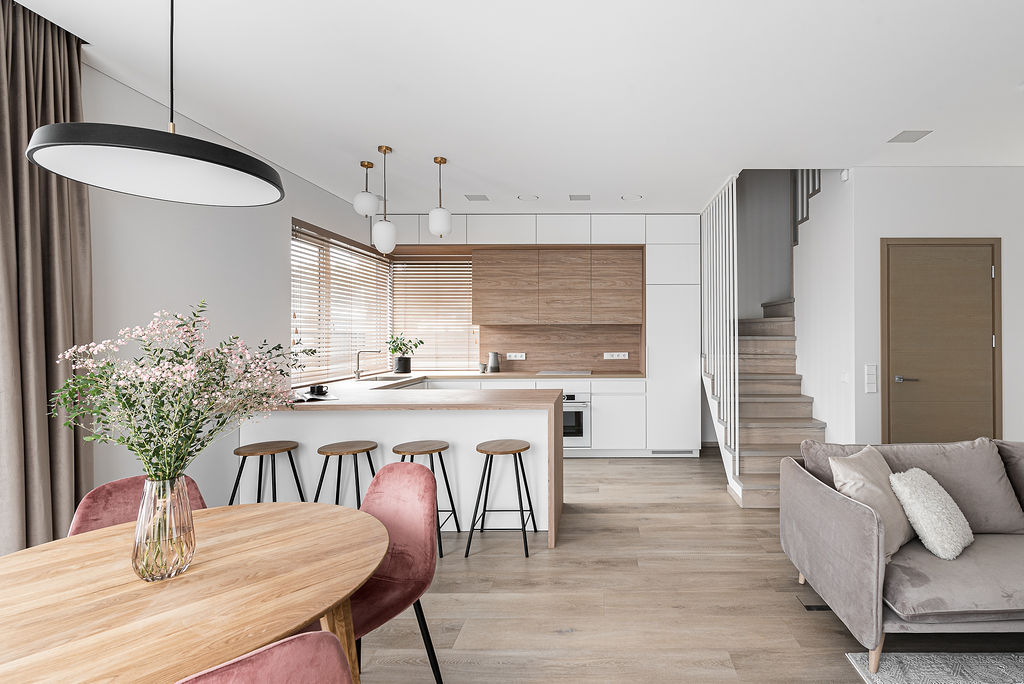

Difusores de ventilação sem moldura para interiores modernos!

Este difusor de gesso é integrado no teto ou paredes de gesso cartonado
e pintado da mesma cor que o interior circundante.

Modelos RONDO-100 / RONDO-125 / RONDO-160

Modelos KVADRO-100 / KVADRO-125

Opções de conexão e métodos de instalação correspondentes

Os difusores ERGOVENT podem ser facilmente conectados a qualquer sistema de condutas padrão de 100 mm, 125 mm ou 160 mm de diâmetro.

Se forem utilizadas condutas de aço, o difusor pode ser ligado diretamente à conduta ou através de uma ligação flexível. Se for utilizado um sistema de condutas de plástico flexível de 75 mm, o difusor é ligado através de uma caixa de plenário padrão ou de uma caixa de plenário ERGOVENT especial.

Descarregue aqui as instruções de instalação.

Métodos de instalação

OPÇÃO 1: SISTEMA DE CONDUTAS DE AÇO

Ligação direta a uma conduta de aço

Ergovent ligação direta a conduta de aço

Ligação através de um tubo canelado flexível.

Os difusores podem ser conectados a dutos de aço também através de um duto flexível ondulado. Este é um método muito simples.

Ergovent ligação a tubo canelado flexível

OPÇÃO 2: SISTEMA DE CONDUTAS DE PLÁSTICO

Ligação através de caixa difusora antes da fixação do gesso cartonado

Se forem utilizadas condutas de plástico flexíveis (75 mm de diâmetro) no sistema de ventilação, os difusores são ligados através de uma caixa de plenário.

Ergovent Ligação através de caixa difusora antes da fixação do gesso

OPÇÃO 3: LIGAÇÃO APÓS A INSTALAÇÃO DA PLACA DE GESSO CARTONADO

Se o gesso cartonado no teto já tiver sido fixado e as condutas de ventilação tiverem sido cortadas niveladas com a superfície do gesso, instale o difusor Ergovent do seguinte modo.

Ergovent ligação após a fixação do gesso.jpg

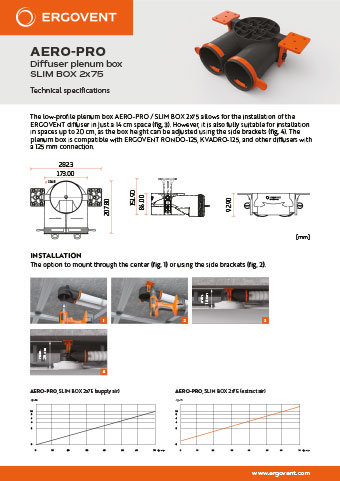

Características técnicas

Descarregue aqui as especificações técnicas

Regulação do fluxo de ar

A tampa do difusor deve estar sempre nivelada com o teto. Se for necessário regular o fluxo de ar, recomendamos o uso de uma válvula de poliuretano INNO. É possível a qualquer momento inserir a válvula flexível na conexão da conduta do difusor. O fluxo de ar é regulado alterando o número de segmentos removíveis.
