Difusores multi-injectores TDA

SNC-1
CNC-1
SNS-1

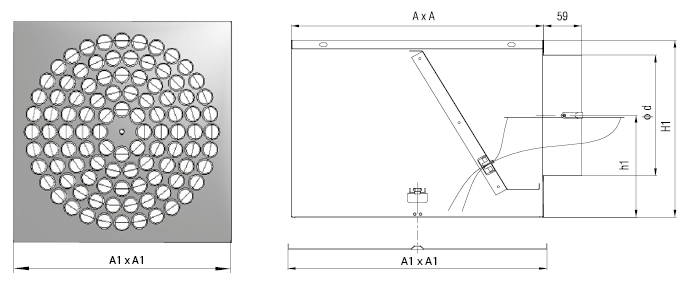

SNC-1

Difusores de teto de alta indução, constituídos por multi-injectores de ajuste individual, dispostos em forma de circulo, e montados num prato quadrado, e equipados com plenum em aço galvanizado.

Aplicação: Insuflação e extração de ar em sistemas de ar condicionado e ventilação

Material

Aço e plástico compósito

Plenum em aço galvanizado

Cor

Branco RAL 9010

Composição

Prato frontal em aço lacado com pintura epoxi

Injectores em plástico compósito

Plenum em aço galvanizado sem isolamento, com defletor em chapa perfurada, e registo de caudal

Montagem

Através de parafuso central

Type	A1 x A1 [mm]	# NOZZLES	A [mm]	H1 [mm]	h1 [mm]	d [mm]
300	295 x 295	22	280	210	125	123
400	395 x 395	42	390	290	167	198
500	495 x 495	68	390	290	167	198
600	595 x 595	100	590	325	177	248
625	620 x 620	100	590	325	177	248

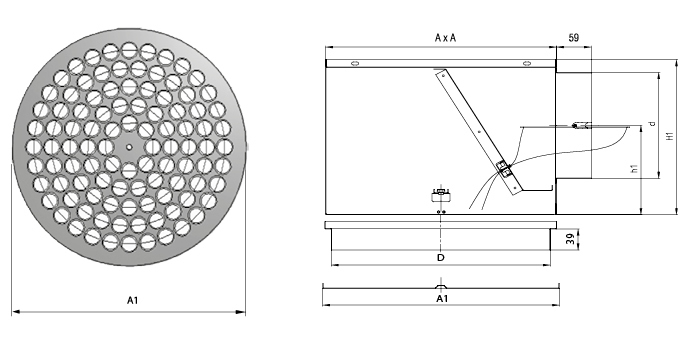

CNC-1

Difusores de teto de alta indução, constituídos por multi-injectores de ajuste individual, montados num prato circular, e equipados com plenum em aço galvanizado.

Aplicação: Insuflação e extração de ar em sistemas de ar condicionado e ventilação

Material

Aço e plástico compósito

Plenum em aço galvanizado´

Cor:

Branco RAL 9010

Composição

Prato frontal em aço lacado com pintura epoxi

Injectores em plástico compósito

Plenum em aço galvanizado sem isolamento, com defletor em chapa perfurada, e registo de caudal

Montagem

Através de parafuso central

Type	A1 [mm]	# NOZZLES	A [mm]	H1 [mm]	h1 [mm]	d [mm]	D [mm]
300	300	22	280	210	125	123	290
400	400	42	390	290	167	198	370
500	500	68	390	290	167	198	488
600	600	100	590	325	177	248	560
625	625	100	590	325	177	248	560

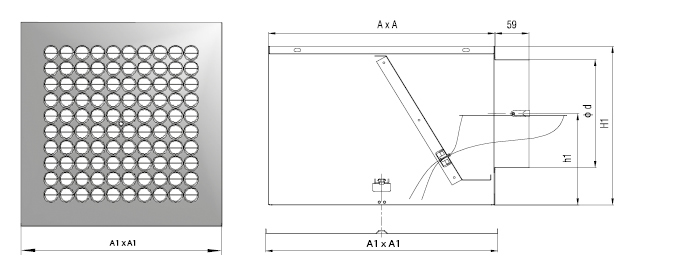

SNS-1

Difusores de teto de alta indução, constituídos por multi-injectores de ajuste individual, dispostos em forma quadrangular, e montados num prato quadrado, e equipados com plenum em aço galvanizado.

Aplicação: Insuflação e extração de ar em sistemas de ar condicionado e ventilação

Material

Aço e plástico compósito

Plenum em aço galvanizado

Cor

Branco RAL 9010

Composição

Prato frontal em aço lacado com pintura epoxi

Injectores em plástico compósito

Plenum em aço galvanizado sem isolamento, com defletor em chapa perfurada, e registo de caudal

Montagem

Através de parafuso central

Type	A1 x A1 [mm]	# NOZZLES	A [mm]	H1 [mm]	h1 [mm]	d [mm]
300	295 x 295	36	280	210	125	123
400	395 x 395	64	390	290	167	198
500	495 x 495	81	390	290	167	198
600	595 x 595	100	590	325	177	248
625	620 x 620	100	590	325	177	248
