Grelhas para conduta circular TDA

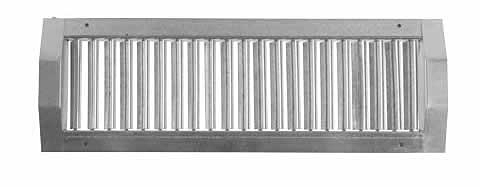

VOC

Simples deflexão com lâminas verticais.

RN

Registo de caudal reto.

RI

Registo de caudal inclinado.

Grelhas especialmente concebidas para adaptar directamente a conduta circular fabricadas com alhetas móveis.

Permite a aplicação de registo de caudal reto (RN), ou inclinado (RI).

Construção

  • Perfis laterais em chapa de aço galvanizado.
  • Lâminas com perfil de alumínio extrudido e anodizado.
  • Registo em chapa de aço galvanizado.

Acabamento

  • 01 – Chapa galvanizada.
  • 02 – Lacado cinzento RAL 7001.
Dimensões Comp. x Alt. Ø conduta Caudal conforto
( m³/h )
Mín Máx
425 x 75 160 400 230
525 x 75 160 400 260
625 x 75 160 400 330
425 x 125 315 900 450
525 x 125 315 900 550
625 x 125 315 900 680
425 x 225 630 1400 850
525 x 225 630 1400 950
625 x 225 630 1400 1100
(mm)
A B C
VOC VOC-RN VOC-RI
26 55 90
35 65 100
35 65 110

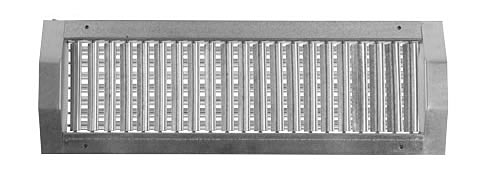

VHC

Dupla deflexão com lâminas verticais e horizontais..

RN

Registo de caudal reto.

RI

Registo de caudal inclinado.

Grelhas especialmente concebidas para adaptar directamente a conduta circular fabricadas com alhetas móveis.

Permite a aplicação de registo de caudal recto (RN), ou inclinado (RI)

Construção

  • Perfis laterais em chapa de aço galvanizado.
  • Lâminas com perfil de alumínio extrudido e anodizado
  • Registo em chapa de aço galvanizado.

Acabamento

  • 01 – Chapa galvanizada.
  • 02 – Lacado cinzento RAL 7001.

Dimensões

Comp. x Alt.

 Ø conduta

Caudal conforto
( m³/h )
Mín Máx
425 x 75 160 400 230
525 x 75 160 400 260
625 x 75 160 400 330
425 x 125 315 900 450
525 x 125 315 900 550
625 x 125 315 900 680
425 x 225 630 1400 850
525 x 225 630 1400 950
625 x 225 630 1400 1100
(mm)
A B C
VHC VHC-RN VHC-RI
46 75 100
55 85 120
55 85 130
