Caixas de ventilação

Caixas de ventilação Ventilbox PL

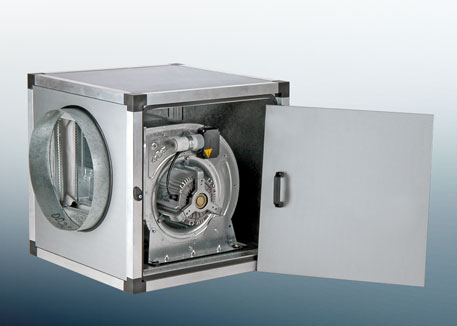

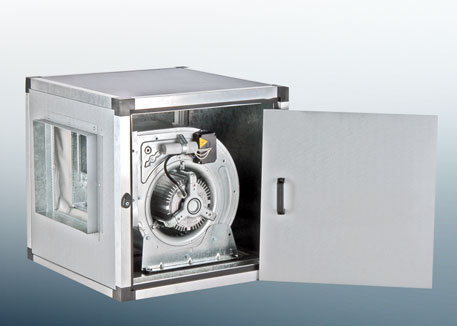

Grupo de aspiração Ventilbox PL

Unidade de extração com ventilador de motor diretamente acoplado para instalações de ventilação com baixa pressão.

Grupo de aspiração Ventilbox PL
Grupo de aspiração Ventilbox PL

Ventiladores VORTICE CRB

  • Carcaça em chapa de aço galvanizado;
  • Turbina de dupla aspiração, de pás avançadas, em Poliamida reforçado com fibra de vidro, resistente até 110º;
  • Motores fechados com carcaça em alumínio IP-54 classe F e caixa de ligações IP65;
  • Monofásicos 230V 50Hz de velocidade variável por variador de tensão;
  • Trifásicos 230/400V 50Hz de velocidade variável por conversor de frequência;
  • Máxima temperatura de funcionamento: Monofásicos 50ºC, Trifásicos 60ºC.

Construção

  • A estrutura da caixa é composta por painéis em aço galvanizado, perfis de alumínio extrudido e cantos em polipropileno;
  • Isolamento acústico espessura e revestimento interior em chapa galvanizada.

Aplicação

Instalações de ventilação com baixa pressão.

Acessórios opcionais

  • Saídas com rede
  • Transformação quadrado redondo
  • Telhado anti-chuva
  • Pés em alumínio (unidade)
  • Interruptor corte local
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

Características técnicas

Ref. ventilador Modelo ventilador RPM

Caudal máx

( m3/h )

Tensão

(V)

Potência

( KW )

I. Máx

( A )

 IP MF

Máx temperatura

ºC

 ERP Curva
Série 4 pólos
GA-VBX02-PL DD 7-7 CRB 7/7 M4 1370 1940 230 0.13 1.55 54 8 50 2015 CRB 7/7 M4
GA-VBX04-PL DD9-9 CRB 9/9 M4 1375 2820 230 0.35 2.7 54 18 50 2015 CRB 9/9 M4
GA-VBX06-PL DD10-10 CRB 10/10 M4 1340 4010 230 0.59 4.5 54 28 50 2015 CRB 10/10 M4
Série 6 pólos
GA-VBX01-PL DD7-7 CRB7/7 M6 885 1080 230 0.04 0.6 54 3 50 2015 CRB 7/7 M6
GA-VBX03-PL DD9-9 CRB9/9 M6 940 2250 230 0.13 1.3 54 6 50 2015 CRB 9/9 M6
GA-VBX05-PL DD10-10 CRB10/10 M6 945 2870 230 0.21 2.1 54 9 50 2015 CRB 10/10 M6
GA-VBX07-PL DD12-12 CRB12/12 M6 950 6280 230 0.76 6.7 54 30 50 2015 CRB 12/12 M6
GA-VBX08-PL DD12-12 CRB12/12 T6 945 6450 400 1.1 3.78 54   60 2015 CRB 12/12 T6

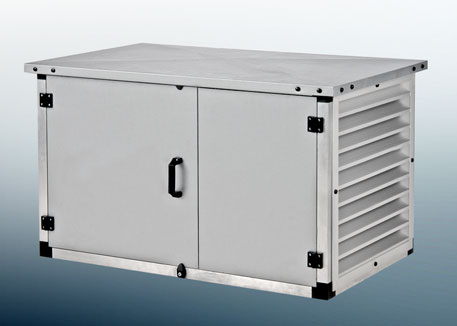

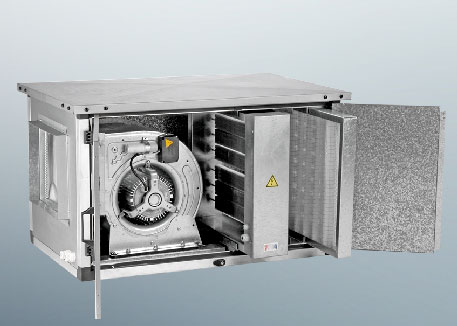

Unidade de tratamento de ar Ventilbox PL

Unidades de tratamento de ar com motor diretamente acoplado para instalações de compensação de ar novo em cozinhas, armazéns, escritórios, etc. Podem incorporar diversos tipos de filtros e bateria de resistências elétricas.

Aplicação

As unidades de tratamento de ar Ventilbox,
destinam-se principalmente a instalações de
compensação de ar novo em cozinhas, armazéns,
escritórios, etc. Conforme a necessidade, podem
incorporar diversos tipos de filtros e baterias.


Construção

A sua construção é em tudo semelhante aos grupos de aspiração, mas com as seguintes possibilidades:

  • Incorpora, na versão standard, uma base para aplicação opcional de 2 pré filtros e 1 bateria;
  • Tampa de acesso em duas partes, podendo facilmente alterar a posição da visita;
  • Gola de descarga circular ou retangular



Acessórios opcionais

  • Grelha TAE em alumínio
  • Telhado anti-chuva
  • Filtro G4
  • Bateria de aquecimento por água quente
  • Pés em alumínio
  • Pressostato diferencial
  • Interruptor de corte local
  • Bateria de resistências elétricas
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

Características técnicas

Ref. ventilador Modelo ventilador RPM

Caudal máx

( m3/h )

 Tensão (V)

Potência

( KW )

I. Máx

( A )

 IP MF

Máx temp.

ºC

 ERP Curva
Série 4 pólos
GA-UTA02-DD DD7-7 CRB 7/7 M4 1370 1940 230 0.13 1.55 54 8 50 2015 CRB 7/7 M4   0,13 kW
GA-UTA04-DD DD9-9 CRB 9/9 M4 1375 2820 230 0.35 2.7 54 18 50 2015 CRB 9/9 M4   0,35kW
GA-UTA06-DD DD10-10 CRB 10/10 M4 1340 4010 230 0.59 4.5 54 28 50 2015 CRB 10/10 M4   0,59kW
Série 6 pólos
GA-UTA01-DD DD7-7 CRB7/7 M6 885 1080 230 0.04 0.6 54 3 50 2015 CRB 7/7 M6   0,04kW
GA-UTA03-DD DD9-9 CRB9/9 M6 940 2250 230 0.13 1.3 54 6 50 2015 CRB 9/9 M6   0,13kW
GA-UTA05-DD DD10-10 CRB10/10 M6 945 2870 230 0.21 2.1 54 9 50 2015 CRB 10/10 M6   0,21kW
GA-UTA07-DD DD12-12 CRB12/12 M6 950 6280 230 0.76 6.7 54 30 50 2015 CRB 12/12 M6   0,76kW
GA-UTA08-DD DD12-12 CRB12/12 T6 945 6450 400 1.1 3.78 54   60 2015 CRB 12/12 T6   1,1kW
