Caixas de ventilação

Caixas de ventilação XE e XI

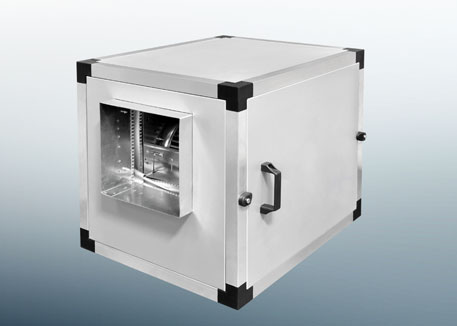

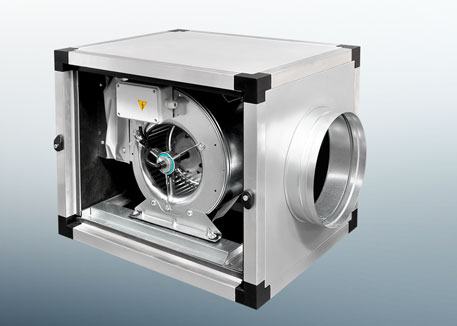

Grupo de aspiração XE

Unidade de extração com ventilador diretamente acoplado DD/DDM para extração de ar em edifícios de pequena e média dimensão.

Caixas de ventilação XE e XI
Caixas de ventilação XE e XI

Construção

  • A estrutura da caixa é composta por painéis em aço plastificado, perfis de alumínio extrudido e cantos em polipropileno.
  • Isolamento acústico em painel NETO com 25 mm de espessura.
  • Gola de aspiração circular aplicada.
  • Calha para aplicação de filtro.

Ventilador DD

  • Ventilador centrífugo Nicotra DD de dupla aspiração e pás avançadas.
  • Ventilador de acionamento direto com motor AC de rotor interno.

Ventilador DDM

  • Ventilador centrífugo Nicotra DDM de dupla aspiração e pás avançadas.
  • Ventilador de acionamento direto com motor AC de rotor externo otimizado.

Acessórios opcionais

  • Saídas com rede
  • Transformação quadrado redondo
  • Telhado anti-chuva
  • Pés em alumínio (unidade)
  • Comutador de 3 ou 4 velocidades
  • Interruptor corte local
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

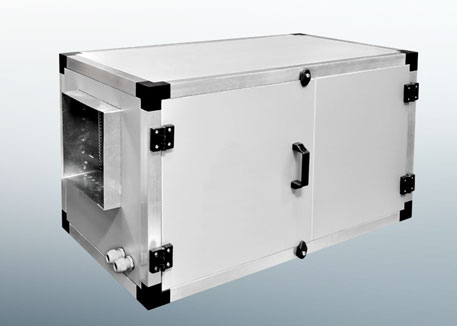

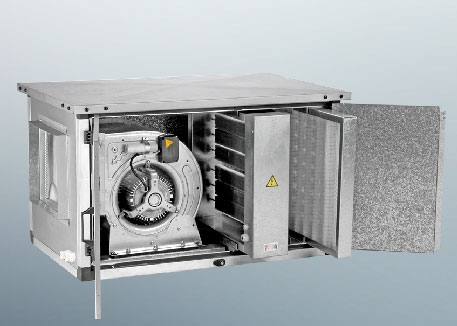

Unidade de tratamento de ar XI

Unidade de tratamento de ar com ventilador diretamente acoplado DD/DDM

Construção

  • A estrutura da caixa é composta por painéis em aço plastificado, perfis de alumínio extrudido e cantos em polipropileno.
  • Isolamento acústico em painel NETO com 25 mm de espessura.
  • Gola em junta flexível, permitindo uma fácil e rápida substituição do ventilador e impedindo a transmissão de vibrações para as condutas.
  • A caixa incorpora uma calha para bateria com 125 mm de largura e duas calhas para filtros com 50 mm de largura cada.

Ventilador DD

  • Ventilador centrífugo Nicotra DD de dupla aspiração e pás avançadas.
  • Ventilador de acionamento direto com motor AC de rotor interno.

Ventilador DDM

  • Ventilador centrífugo Nicotra DDM de dupla aspiração e pás avançadas.
  • Ventilador de acionamento direto com motor AC de rotor externo otimizado.

Acessórios opcionais

  • Grelha TAE em alumínio
  • Telhado anti-chuva
  • Filtro G4
  • Bateria de aquecimento por água quente
  • Pés em alumínio
  • Pressostato diferencial
  • Interruptor de corte local
  • Comutador de 3 ou 4 velocidades
  • Bateria de resistências elétricas
  • Variador de velocidade STL
  • Transformador de 5 posições STR (trifásico)

Características técnicas do ventilador

Código Descrição Potência nominal (W) Nº de pólos motor 1F/3F IP Regulação Proteção térmica Condensador (mF) Consumo máximo (A) Classe de isolamento Curva
Série DDM
6N02Y8 DDM 7/7 E6G3304 1F 4P 1V +SCT 300 4 1 55 Eletrónica Sim 8 2,4 F 2
6N029M DDM 7/7 E5G3301 1F 4P 1V +SCT 147 4 1 55 Eletrónica Sim 5 1,6 F 3
6N022U DDM 7/7 E6G5307 1F 4P 3V +SCT 175 4 1 55 3 velocidades Sim 6 1,7 F 4
6N022A DDM 9/7 E6G3405 1F 4P 1V +SCT 420 4 1 55 Eletrónica Sim 16 3,9 F 5
6N02XN DDM 9/9 E6G3405 1F 4P 1V + SCT 420 4 1 55 Eletrónica Sim 16 3,6 F 6
6N02WO DDM 9/9 E6G3502 1F 4P 3V +SCT 350 4 1 55 3 velocidades Sim 10 3 F 7
6N02GA DDM 10/10 E6G3402 1F 6P 1V+SCT 250 6 1 55 Eletrónica Sim 13 2,3 F 8
6N025A DDM 10/10 E6G3605 1F 6P 3V+SCT 350 6 1 55 3 velocidades Sim 13 3,8 F 9
6N02Z6 DDM 10/10 E6G3704 1F 4P+SCT 600 4 1 55 Eletrónica Sim 30 6,8 F 10
Série DD
6M06FY DD 7/7 M99A 1F 6P 1V 50 6 1 32 Eletrónica Sim 3,15 0,63 F 1
6N09W9 DD 12/9 M93G 1F 6P 1V+SCT 735 6 1 55 Eletrónica Sim 25 7,18 F 11
6N06HX DD 12/12 M92F 1F 6P 3V 735 6 1 20 3 velocidades Sim 20 7 F 12
6N06HL DD 12/12 M93G 1F 6P 1V+SCT 735 6 1 55 Eletrónica Sim 20 6,4 F 13
6N099N DD 12/9 M955 3F 4P 2V+SCT 1500 4 3 20 2 velocidades Sim 5 F 14
6N09LC DD 12/12 M9Y7 3F 6P 1V+SCT 1100 6 3 55 Transformador Sim 5,2 F 15
